近年来，随着数字技术和网络技术的快速发展，校园的模拟音频广播系统正在被网络数字音频广播取代。与传统模拟音频广播系统有着本质的不同，网络数字广播系统受控于专业的控制软件，应用和管理灵活、开放，并具有极好的扩展性。

江苏中协智能科技有限公司助力华北理工大学新校区构建网络数字广播系统，使得华北理工大学的校园广播系统进入了网络数字时代。

在认识模拟广播的劣质之前，我们先来了解一下模拟信号和数字信号的区别。事实上，我们已经生活在一个一8信息都数字化的时代。从照片、视频、音乐、文字、档案，一切有用的“信息”都在被数字化保存、数字化复制、数字化传播。但是在模拟信号时代，大家使用过的存储介质主要为：黑胶唱片（LP）、家用磁带（Tape）等。另外，使用麦克风进行讲话，传输的信号也是模拟的。

模拟信号经过采样、量化和编码后就变为了数字信号，在过去低带宽的情况下，数字信号一般还需要经过压缩才便于更快地传输。模拟信号和数字信号有很多不同点，其优点是十分明显的：模拟信号的载体每播放一次、音质就会损耗一点点，而且载体放的时间长了，就会老化、氧化、毁坏，但是数字信号复制和传播是100%忠实而无失真、无品质下降的；同时，模拟音频的载体，信噪比都达不到80分贝，但数字信号信噪比可以达到100dB以上，高信噪比对音乐重播来说最大的好处是细节会更加丰富，特别是微弱信号，会更清晰地展现出来；而且，数字信号通过TCP/IP传输控制协议/因特网互联协议进行寻址和传输，传输和控制变得更为智能。

广播的历史是从模拟广播开始的，主要分为定阻广播和定压广播两类。定阻广播的特点是电流大，电压小，传输距离短。后来出现了定压广播，传输距离远了一些，但长距离传输信号容易产生误差，信号容易失真，音质较差。

除此之外，模拟广播还有两个非常明显的缺点：1.区域选择必需为线路的物理分区，无法满足对某个单独的播音点控制，如果某一点出现线路短路故障，则将会造成整个广播系统的瘫痪，出现“一响全响，一关全关”的现象。而且，不能随意更换主控室，所到达广播区域必须铺广播线，再做新区域扩展时，需要重新再次设计主干线与原有系统进行整合，信号放大等，成本费用高；2.音源基本上都是采用模拟音源，无法播放数字格式音频文件，节目容量小且单一，单条线路仅能传输单一的节目源，无法做到多节目源实时单点传输。

相对于模拟广播来说，数字广播的优点是显而易见的，我们结合华北理工大学的具体情况来了解：

华北理工大学新校区建设项目选址于唐山湾生态城北部，西邻中海东路，东临求知路，南邻渤海大道，北临新开人工河，占地4500亩，建筑面积约100万平方米。内设有图书馆、教学实验楼、行政办公楼、计算机中心、多功能活动中心、体育场馆、学术交流中心、科技园大厦、后勤综合办公楼、校医院、实验动物中心、宿舍、学生活动中心、学生服务中心、食堂等功能区域，可容纳40000全日制在校生。

学校面积比较大，区域分布比较广；根据学校实际情况及功能要求，采用数字网络广播系统，将音频信号以数据包形式在校内网络上进行传输，解决了传统模拟广播系统存在的长距离音频功率传送布线困难、损耗大、音质不佳、维护管理复杂、互动性能差等问题。数据传输没有限制，可运行在跨网关的局域网和互联网上，而且数字音频信号音质好，而且终端扩充性强，终端几乎无限制。因此，采用数字网络广播系统是最为合适的方案。

华北理工大学整体校园广播系统采用网络数字广播方案，也易于管理。数字广播可以通过分组方式，对于所有设备进行逻辑上的管理，将各个区域广播音频终端、网络寻呼站和分控软件操作系统连接起来，组成一套数字化网络广播系统。

特别值得一提的是，中协智能是国内率先实现TCP/IP控制为数不多的几大厂家之一。

另外，本系统采用了权限管理，易于管理的同时也保证了系统的安全：学校设立了总控室，室外设立各分控点室。其功能可各自独立进行广播，实现学校的功能分区。但对于广播还要考虑系统功能的统一性，因此在设计上总控室的级别高于室外各分控点。在学校特定的广播和通知时，总控室可以控制室外各分控点，实现统一全校广播功能。

控制中心服务器是目前国内较先进、功能强大的24*24音频矩阵式网络主机，17英寸、5线电阻触摸；支持24路线路及24路麦克输入，可一对一、一对多、多对多矩阵24路模拟输出；支持24路模拟音频实时数字同步采样；采用八位数字锁屏密码；支持电子地图操作；支持TTS文本转语音；能支持设置各个客户端的账户权限范围和广播优先级。

网络广播控制服务器软件是目前最新版，版本号：V1.0。后期随时可免费升级，提供了标准的MFC动态链接库，并支持第三方平台嵌入式开发，实现与其他系统平台的整合。

软硬结合使得其不仅能够实现多节目源的播放，而且能实现多路模拟信号实时转为多路数字信号输出，可满足多路数字音频输出的需要，即能够实现各个分控点在同一时间内播放不同内容广播的需求，便于各种教学需要。同时，主控制室可外接多路音源，并将多路音源对不同的分区进行播放，很好地解决了学校听力考试时，需要分年级分时段广播。

中协智能是实现模拟信号实时编码和模拟信号线上数字方式控制的厂家。而且，由于所有设备均采用CMOS数字集成电路，可以做到公共广播行业全数字式音频调节解决方案。可高精度地对音频进行数字调节，更为灵活地控制音频信号的输出精度。

另外，该系统具备对讲功能，可任意两个终端进行对讲。教师及校领导无需到机房，在办公室即可发布对学校的管理信息，校领导在办公室就能够进行全校广播讲话。

此次选择的带触摸屏桌面式对讲呼叫话筒，自带电阻触屏，支持一键发言；演讲稿模式；支持全双工双向对讲功能；支持多种呼叫策略；支持自动接听；远程控制。

运动区、教学区室外、宿舍区、校园公共区等均可以实现每个区域单独广播，也能够实现若干区域组合广播，或者全体广播。

系统实现了和消防广播系统联动，与其共用一套广播设备，消防联动设备具强制切入功能，消防系统具有高优先级。发生火灾等紧急事故的时候，广播系统可以自动强制切换成紧急报警广播，疏散人群。公共教学楼打铃系统扬声器与消防系统共用（采用消防广播扬声器），设立广播分控机柜。

该系统拥有离线播放功能，有效保障系统稳定。即便在断网、断服务器的情况下，也能够主动接管任务，实现终端断线自动播功能。当网络出现故障时，作息项仍能执行，音频文件仍能播放

华北理工大学广播子系统方案详述

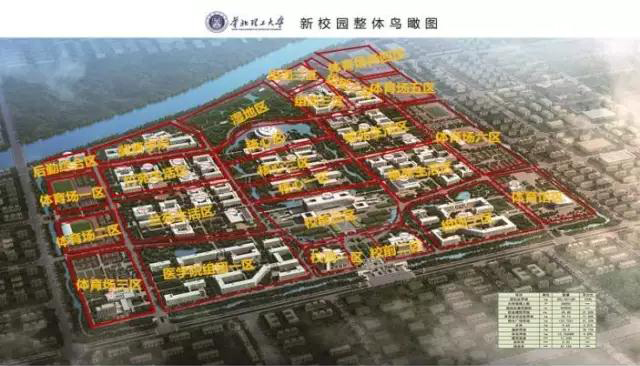

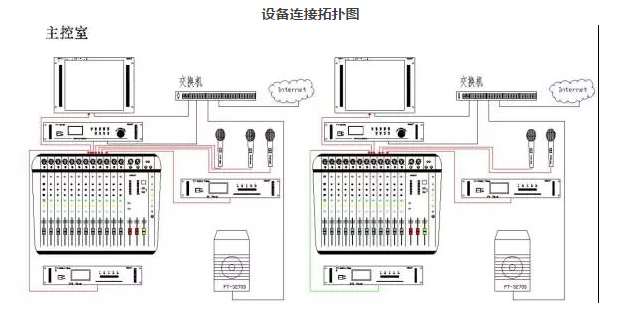

我们可以结合华北理工大学广播各大子系统的方案作进一步了解： 中心广播室设备及拓扑图

学校园广播台的中心播控室位于行政楼8层，设专用的采编室、监听室、播音间。配置是带有24*24矩阵式功能的网络广播控制中心PT-3200B一台，配套网络广播控制服务器软件V1.0一套，监听音箱PT-3270D一台，CD播放器PT-9621C一台，数字调谐器PT-9622C一台IP网络寻呼话筒PT-3280D两台，IP网络音频采集终端PT-3240C两台，带触摸屏桌面式对讲呼叫话筒PT-3280C一台，节目定时器PT-3300一台，网络音频采集主机PT-3240C一台，实现对整个校区的所有广播的科学控制和智能化管理，并安装于机柜内。

考虑到后期设备使用中出现故障概率因素，为不影响学校的正常使用，故再配一套与广播室设备配置完全一样的系统，作为备用系统。一旦主系统发生问题时，可以由其接管，保证广播的安全。同时，考虑到后期可能会有拓展区域做子分管点的需求，彼时这套备用系统也可以用到。

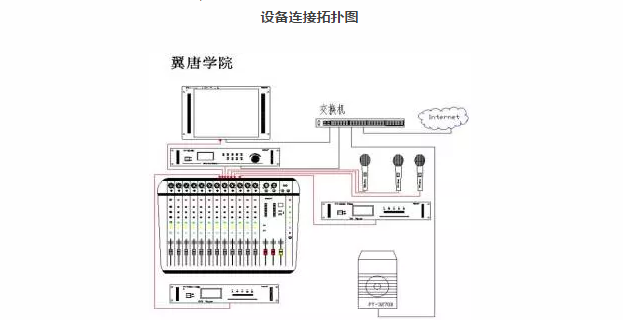

综合学校需求考虑，冀唐学院可能后期独立运作的机率非常大，故冀唐学院广播室设立了一个分控。在尚未确定是否独立运作情况下，前期在系统设置中，冀唐学院的广播权限比广播室的权限低一级，它受广播室的统一管制，但是自身可就针对自身学院进行播放和管理。若后期冀唐学院广播需要独立出去，进行针对性软件权限设置即可，十分灵活，也方便、简单。

分控室配置是带有24*24矩阵式功能的网络广播控制中心PT-3200B一台，配套网络广播控制服务器软件V1.0一套，监听音箱PT-3270D一台，CD播放器PT-9621C一台，数字调谐器PT-9622C一台，IP网络寻呼话筒PT-3280D两台，IP网络音频采集终端PT-3240C两台，带触摸屏桌面式对讲呼叫话筒PT-3280C一台，节目定时器PT-3300一台，网络音频采集主机PT-3240C一台，对整个校区的所有广播的科学控制和智能化管理，并安装于机柜内。

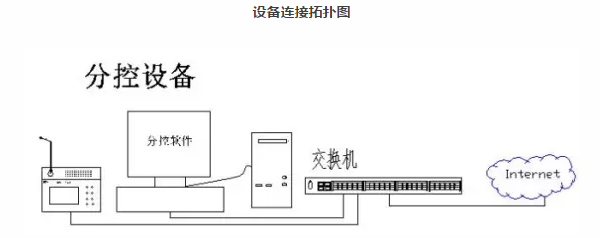

寻呼站及分控系统主要是实现教师及校领导无需到机房，在办公室即可发布对学校的管理信息；校领导在办公室进行全校广播讲话，方便学校老师和领导使用广播系统。

寻呼站配备触摸屏的寻呼话筒便于老师自由选择对某区域或全校讲话、通知。分控系统配备对应的软件，中心广播室老师可设置每个分控系统的权限，针对自己的分控区域，分控老师可根据自身需要进行相关功能的设置。

配备触摸屏式寻呼话筒一台、分控软件一套、对应PC等设备。

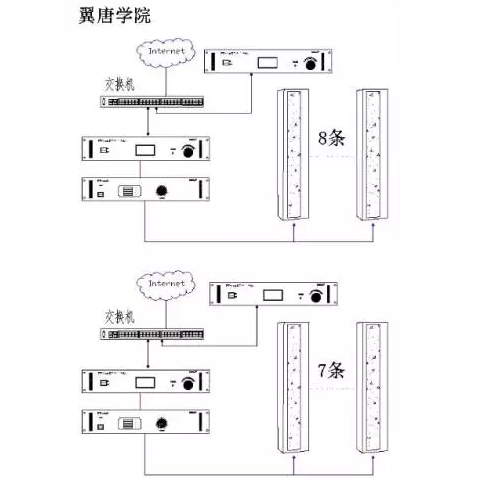

根据冀唐学院的建筑楼设计分布：综合教学楼、图书馆、实训中心、信息中心、行政楼。靠建筑楼西边是绿化地带，建筑楼东边是大片的绿化地带。设计将冀唐学院：综合教学楼、图书馆、实训中心、信息中心、行政楼等楼宇间的校园公共部分作为一个分控点，分控点配放一台网络广播控制器（型号：PT-3290C）和一台650W合并式带前置功率放大器（型号：PT-6650A），再配一台可执行离线任务终端解码器PT-3290D，主要是在断网、断服务器的情况下，可主动接管任务，实现终端断线自动播功能；作为备用系统功能，选择放于G-3栋综合教学楼的弱电间内。根据建筑面积及楼宇间的分布情况，设计室外布点8条防雨音柱60W（型号：PT-803），主干道两侧各一条，左右两边楼宇各一条，可挂于楼墙外，安放高度2.5m-3.5m，确保最佳扬声效果

设计湿地区，作为一个分控点，分控点配放一台网络广播控制器（型号：PT-3290C）和一台650W合并式带前置功率放大器（型号：PT-6650A），再配一台可执行离线任务终端解码器PT-3290D，主要是在断网、断服务器的情况下，可主动接管任务，实现终端断线自动播功能；作为备用系统功能，选择放于G-3栋综合教学楼的弱电间内。根据湿地区的情况，设计湿地区布点7条防雨音柱60W（型号：PT-803）。

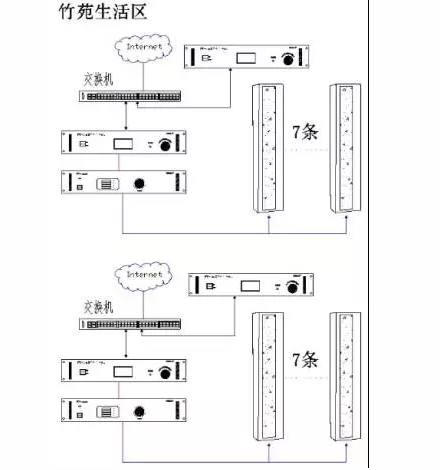

宿舍楼5栋（楼高5层）、竹苑食堂、校医院（主楼五层、副楼二层）、大学生服务中心（西区）（主体地上二层）。设计将竹苑生活区作为两个分控点，各分控点配放一台网络广播控制器（型号：PT-3290C）和一台650W合并式带前置功率放大器（型号：PT-6650A），再分别配一台可执行离线任务终端解码器PT-3290D，主要是在断网、断服务器的情况下，可主动接管任务，实现终端断线自动播功能；作为备用系统功能，选择放于G-D2栋大学生服务中心（西区）楼的弱电间内。根据建筑面积及楼宇间的分布情况，设计每个分控点室外布点7条防雨防雨音柱60W（型号：PT-803）。

因宿舍楼内顶是内部装修，后期可从内部走线，可将室外防雨音柱后期安放于楼外墙上，安放高度2.5m-3.5m，确保最佳扬声效果。（具体点位的分布可参照设计院设计的点位）

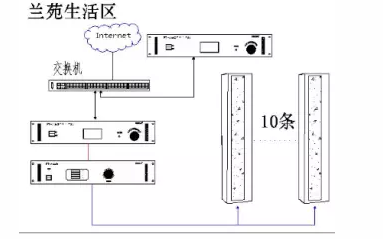

宿舍楼7栋，楼高5层；兰苑食堂、校医院（主楼五层、副楼二层）、大学生服务中心（西区）（主体地上二层）。设计将兰苑生活区作为一个分控点，分控点配放一台网络广播控制器（型号：PT-3290C）和一台1000W合并式带前置功率放大器（型号：PT-61000A），再配一台可执行离线任务终端解码器PT-3290D，主要是在断网、断服务器的情况下，可主动接管任务，实现终端断线自动播功能；作为备用系统功能，选择放于F-A1栋食堂楼的弱电间内。根据建筑面积及楼宇间的分布情况，设计室外布点10条防雨防雨音柱60W（型号：PT-803），因宿舍楼内顶是内部装修，后期可从内部走线，可将室外防雨音柱后期安放于楼外墙上，安放高度2.5m-3.5m，确保最佳扬声效果。（具体点位的分布可参照设计院设计的点位）。

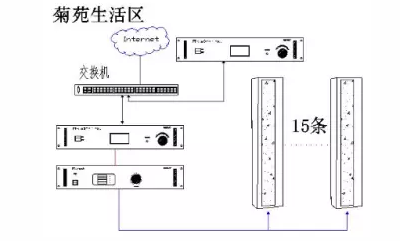

区域主要包含：菊苑宿舍、大学生服务中心、梅苑食堂、梅苑宿舍；设F-C6、F-C1、F-C7、F-C3、F-C4、F-C5、F-C8为一个分控，分控点配放一台网络广播控制器（型号：PT-3290C）和一台1500W合并式带前置功率放大器（型号：PT-61500A），再配一台可执行离线任务终端解码器PT-3290D，主要是在断网、断服务器的情况下，可主动接管任务，实现终端断线自动播功能；作为备用系统功能，选择放于F-C1宿舍楼的弱电间内。根据建筑面积及楼宇间的分布情况，设计室外布点15条防雨防雨音柱60W（型号：PT-803），因宿舍楼内顶是内部装修，后期可从内部走线，可将室外防雨音柱后期安放于楼外墙上，安放高度2.5m-3.5m，确保最佳扬声效果。

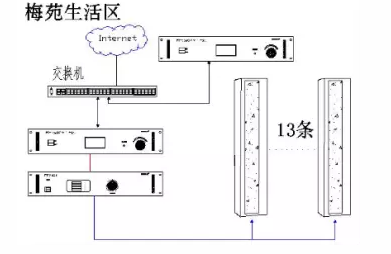

梅苑宿舍（宿舍楼6栋，楼高5层）、菊苑食堂、大学生服务中心（东区）、设计将梅苑生活区作为一个分控点，分控点配放一台网络广播控制器（型号：PT-3290C）和一台1500W合并式带前置功率放大器（型号：PT-61500A），再配一台可执行离线任务终端解码器PT-3290D，主要是在断网、断服务器的情况下，可主动接管任务，实现终端断线自动播功能；作为备用系统功能，选择放于F-B1栋楼的弱电间内。根据建筑面积及楼宇间的分布情况，设计室外布点13条防雨防雨音柱60W（型号：PT-803），因宿舍楼内顶是内部装修，后期可从内部走线，可将室外防雨音柱后期安放于楼外墙上，安放高度2.5m-3.5m，确保最佳扬声效果。（具体点位的分布可参照设计院设计的点位）。

将后勤综合区作为一个分控点，分控点配放一台网络广播控制器（型号：PT-3290C）和一台360W合并式带前置功率放大器（型号：PT-6360A），广播控制器（型号：PT-3290C）和一台1500W合并式带前置功率放大器（型号：PT-61500A），再配一台可执行离线任务终端解码器PT-3290D，主要是在断网、断服务器的情况下，可主动接管任务，实现终端断线自动播功能；作为备用系统功能，选择放于J-2栋后勤综合办公楼的弱电间内。根据后勤建筑面积及楼宇间的分布情况，设计室外布点4条防雨音柱60W（型号：PT-803）；目前暂定4条防雨音柱分别安于两栋较高楼周边，每只防雨音柱朝向一方，安放高度2.5m-3.5m，确保最佳扬声效果。如遇特殊情况，可再作协商。

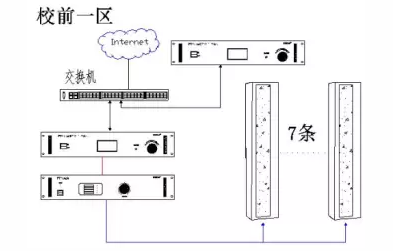

区域主要包含：科技园大厦，设计科技园大厦作为一个分控点，分控点配放一台网络广播控制器（型号：PT-3290C）和一台650W合并式带前置功率放大器（型号：PT-6650A），再配一台可执行离线任务终端解码器PT-3290D，主要是在断网、断服务器的情况下，可主动接管任务，实现终端断线自动播功能；放于A-1栋公楼弱电间内。根据建筑面积及楼宇间的分布情况，设计室外布点7条防雨防雨音柱60W（型号：PT-803），分布在道路两旁的防雨音柱后期可安装在路灯杆上，位于楼宇间的可安放于楼外墙上，安放高度2.5m-3.5m，确保最佳扬声效果。

区域主要包含：行政楼；设计行政楼作为一个分控点，分控点配放一台网络广播控制器（型号：PT-3290C）和一台1000W合并式带前置功率放大器（型号：PT-6650A），再配一台可执行离线任务终端解码器PT-3290D，主要是在断网、断服务器的情况下，可主动接管任务，实现终端断线自动播功能；放于A-2行政楼弱电间内。根据建筑面积及楼宇间的分布情况，设计室外布点9条防雨防雨音柱60W（型号：PT-803），分布在道路两旁的防雨音柱后期可安装在路灯杆上，位于楼宇间的可安放于楼外墙上，安放高度2.5m-3.5m，确保最佳扬声效果。（具体点位的分布可参照设计院设计的点位）

区域主要包含：科技园大厦，设计科技园大厦作为一个分控点，分控点配放一台网络广播控制器（型号：PT-3290C）和一台650W合并式带前置功率放大器（型号：PT-6650A），再配一台可执行离线任务终端解码器PT-3290D，主要是在断网、断服务器的情况下，可主动接管任务，实现终端断线自动播功能；放于A-1栋公楼弱电间内。根据建筑面积及楼宇间的分布情况，设计室外布点7条防雨防雨音柱60W（型号：PT-803），分布在道路两旁的防雨音柱后期可安装在路灯杆上，位于楼宇间的可安放于楼外墙上，安放高度2.5m-3.5m，确保最佳扬声效果。

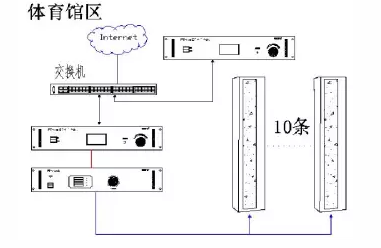

区域主要包含:主要是体育馆周边，设计公共活动五区B-1位置作为一个分控点，分控点配放一台网络广播控制器（型号：PT-3290C）和一台1500W前置功率放大器（型号：PT-61500A），再配一台可执行离线任务终端解码器PT-3290D，主要是在断网、断服务器的情况下，可主动接管任务，实现终端断线自动播功能；选择放于相关弱电间，根据建筑面积及运动场的分布情况，设计室外布点10条防雨防雨音柱100W（型号：PT-805），分布在道路两旁的防雨音柱后期可安装在路灯杆上，位于楼宇间的可安放于楼外墙上，安放高度2.5m-3.5m，确保最佳扬声效果。（具体点位的分布可参照设计院设计的点位）

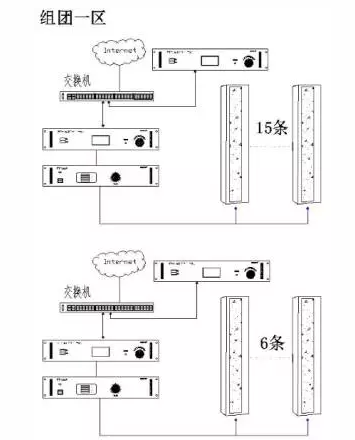

区域主要包含中医学院、、药学院、医学实验中心、公共卫生学院、临床技能实训中心、临床医学院、生命科学学院、口腔医学院、基础医学实验中心、护理与康复学院、基础医学院、解剖大楼、实验动物中心、专业教室。设计将医学院组团区作为两个分控点：医学院组团一区、医学院组团二区；医学院组团一区分控点配放一台网络广播控制器（型号：PT-3290C）和一台1500W合并式带前置功率放大器（型号：PT-61500A），医学院组团二区分控点配放一台网络广播控制器（型号：PT-3290C）和一台650W合并式带前置功率放大器（型号：PT-6650A）；再分别配一台可执行离线任务终端解码器PT-3290D，主要是在断网、断服务器的情况下，可主动接管任务，实现终端断线自动播功能；放于C-4栋公共卫生学院楼的弱电间内。根据建筑面积及楼宇间的分布情况，医学院组团一区室外布点15条防雨防雨音柱60W（型号：PT-803）；医学院组团二区室外布点6条防雨防雨音柱60W（型号：PT-803）；分布在道路两旁的防雨音柱后期可安装在路灯杆上，位于楼宇间的可安放于楼外墙上，安放高度2.5m-3.5m，确保最佳扬声效果。（具体点位的分布可参照设计院设计的点位）

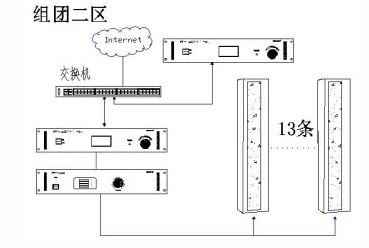

区域主要包含艺术学院、文理学部、经管学部、阶梯教室，设置机械工程学院D4区作为一个分控点，分控点配放一台网络广播控制器（型号：PT-3290C）和一台1500W前置功率放大器（型号：PT-61500A），再配一台可执行离线任务终端解码器PT-3290D，主要是在断网、断服务器的情况下，可主动接管任务，实现终端断线自动播功能；选择放于F-D4栋食堂楼的弱电间内。根据建筑面积及楼宇间的分布情况，设计室外布点13条防雨防雨音柱60W（型号：PT-803），分布在道路两旁的防雨音柱后期可安装在路灯杆上，位于楼宇间的可安放于楼外墙上，安放高度2.5m-3.5m，确保最佳扬声效果。（具体点位的分布可参照设计院设计的点位）

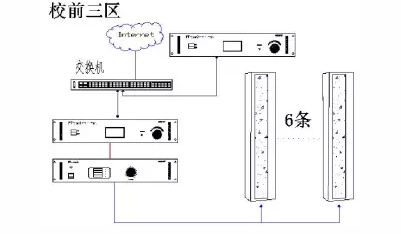

区域主要包含：印刷厂、危险化学品库、校方自建配送中心；设计组团三区（印刷厂）作为一个分控点，分控点配放一台网络广播控制器（型号：PT-3290C）和一台650W合并式带前置功率放大器（型号：PT-6650A），再配一台可执行离线任务终端解码器PT-3290D，主要是在断网、断服务器的情况下，可主动接管任务，实现终端断线自动播功能；放于印刷厂E-10栋楼弱电间内。根据建筑面积及楼宇间的分布情况，设计室外布点6条防雨防雨音柱60W（型号：PT-803），分布在道路两旁的防雨音柱后期可安装在路灯杆上，位于楼宇间的可安放于楼外墙上，安放高度2.5m-3.5m，确保最佳扬声效果。（具体点位的分布可参照设计院设计的点位）

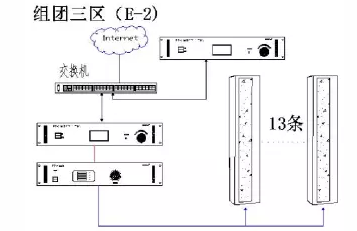

区域主要包含：工程训练中心、矿业工程学院与材料科学工程学院、冶金与能源学院、冶金与能源实习车间及材料科学工程实习车间、专业教室、公共教室。设冶金与能源学院作为一个分控点，分控点配放一台网络广播控制器（型号：PT-3290C）和一台1500W合并式带前置功率放大器（型号：PT-61500A），再配一台可执行离线任务终端解码器PT-3290D，主要是在断网、断服务器的情况下，可主动接管任务，实现终端断线自动播功能；选择放于E-2栋学院楼的弱电间内。根据建筑面积及楼宇间的分布情况，设计室外布点13条防雨防雨音柱60W（型号：PT-803），分布在道路两旁的防雨音柱后期可安装在路灯杆上，位于楼宇间的可安放于楼外墙上，安放高度2.5m-3.5m，确保最佳扬声效果。（具体点位的分布可参照设计院设计的点位）

区域主要包含：矿业工程实习车间、化学工程实习期间、建筑工程实习车间。设置矿业工程学院作为一个分控点，分控点配放一台网络广播控制器（型号：PT-3290C）和一台650W合并式带前置功率放大器（型号：PT-6650A），再配一台可执行离线任务终端解码器PT-3290D，主要是在断网、断服务器的情况下，可主动接管任务，实现终端断线自动播功能；选择放于E-8栋车间楼的弱电间内。根据建筑面积及楼宇间的分布情况，设计室外布点7条防雨防雨音柱60W（型号：PT-803），分布在道路两旁的防雨音柱后期可安装在路灯杆上，位于楼宇间的可安放于楼外墙上，安放高度2.5m-3.5m，确保最佳扬声效果。（具体点位的分布可参照设计院设计的点位）

区域主要包含：公共教学楼C座、公共教学楼D座、公共教学楼A座、公共教学楼B座，设计将核心二区（含公共教学楼B）作为一个分控点，配放一台网络广播控制器（型号：PT-3290C）和一台1000W合并式带前置功率放大器（型号：PT-61000A）；再配一台可执行离线任务终端解码器PT-3290D，主要是在断网、断服务器的情况下，可主动接管任务，实现终端断线自动播功能；放于B-5栋公共教学楼的弱电间内。根据建筑面积及楼宇间的分布情况，设计室外布点10条防雨防雨音柱60W（型号：PT-803），分布在道路两旁的防雨音柱后期可安装在路灯杆上，位于楼宇间的可安放于楼外墙上，安放高度2.5m-3.5m，确保最佳扬声效果。

区域主要包含：创新教育与分析检测中心、计算机中心，设计创新教育与分析中心作为一个分控点，分控点配放一台网络广播控制器（型号：PT-3290C）和一台650W合并式带前置功率放大器（型号：PT-6650A），再配一台可执行离线任务终端解码器PT-3290D，主要是在断网、断服务器的情况下，可主动接管任务，实现终端断线自动播功能；放于B-2栋公楼的弱电间内，根据建筑面积及楼宇间的分布情况，设计室外布点7条防雨防雨音柱60W（型号：PT-803），分布在道路两旁的防雨音柱后期可安装在路灯杆上，位于楼宇间的可安放于楼外墙上，安放高度2.5m-3.5m，确保最佳扬声效果。（具体点位的分布可参照设计院设计的点位）

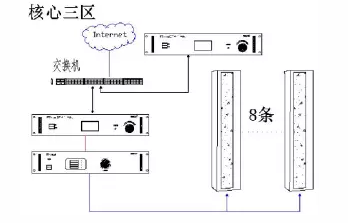

区域主要包含：会堂、公共教学楼E座、公共实验楼，设计将核心三区（包含会堂）作为一个分控点，配放一台网络广播控制器（型号：PT-3290C）和一台650W合并式带前置功率放大器（型号：PT-6650A）；再配一台可执行离线任务终端解码器PT-3290D，主要是在断网、断服务器的情况下，可主动接管任务，实现终端断线自动播功能；放于B－10栋会堂楼的弱电间内。根据建筑面积及楼宇间的分布情况，设计室外布点8条防雨防雨音柱60W（型号：PT-803），分布在道路两旁的防雨音柱后期可安装在路灯杆上，位于楼宇间的可安放于楼外墙上，安放高度2.5m-3.5m，确保最佳扬声效果。（具体的分布可以参照设计院的点位）

共六个区的体育场，其中体育场二区、体育场六区面积大，是学校的主运动场且各自有看台。针对这两个运动场，因学校后期考虑准备分别配一套专业音响，独立操作，用于大型活动或运动会。故此次运动区广播受中心广播室控制，用于小型的一些活动，通知等，分别设分控点。

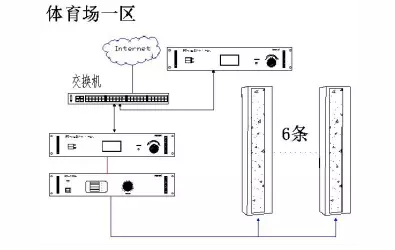

区域主要包含:操场、篮球场、乒乓球场，设置乒乓球场左下位置作为一个分控点，分控点配放一台网络广播控制器（型号：PT-3290C）和一台1000W前置功率放大器（型号：PT-61000A），再配一台可执行离线任务终端解码器PT-3290D，主要是在断网、断服务器的情况下，可主动接管任务，实现终端断线自动播功能；选择放于相关弱电间，根据建筑面积及运动场的分布情况，设计室外布点6条防雨防雨音柱100W（型号：PT-805），分布在道路两旁的防雨音柱后期可安装在护栏围上，安放高度2.5m-3.5m，确保最佳扬声效果。（具体点位的分布可参照设计院设计的点位）

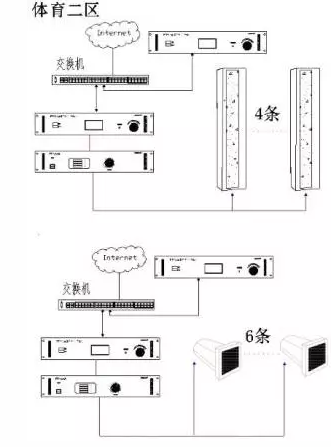

区域主要包含:操场、篮球场，设置篮球场左下位置作为一个分控点，针对有看台的运动场，设立单独分控点，既可以受广播室统一管理，又可在运动场举行大型运动会或集会时，老师在运动场就能实施操作运动场广播的管理播放，无需到广播室去也无需将广播室的设备搬到运动区。分控点配放2台网络广播控制器（型号：PT-3290C）和一台650W前置功率放大器（型号：PT-6650A）、一台1500W前置功率放大器（型号：PT-61500A），再配两台可执行离线任务终端解码器PT-3290D，主要是在断网、断服务器的情况下，可主动接管任务，实现终端断线自动播功能；后期可适当性配话筒等音源设备，选择放于看台下，根据建筑面积及运动场的分布情况，设计室外布点4条防雨防雨音柱100W（型号：PT-805）。

同时室外广播音柱安装在护栏围上，安放高度2.5m-3.5m，确保最佳扬声效果。针对大型运动场为使声音效果更佳，额外再选型优质的100W的高音号角6只，辅助相对应功率在100W防水音柱若；号角考虑采用吊挂安装方式安于看台两侧。

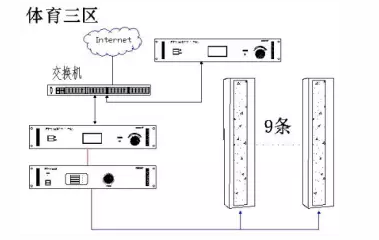

区域主要包含:篮球场、羽毛球场、乒乓球场、游泳馆、学术交流中心，设置学术交流中心（公共活动一区）位置作为一个分控点，分控点配放一台网络广播控制器（型号：PT-3290C）和一台1500W前置功率放大器（型号：PT-61500A），再配一台可执行离线任务终端解码器PT-3290D，主要是在断网、断服务器的情况下，可主动接管任务，实现终端断线自动播功能；选择放于相关弱电间，根据建筑面积及运动场的分布情况，设计室外布点9条防雨防雨音柱100W（型号：PT-805），分布在道路两旁的防雨音柱后期可安装在护栏围上，安放高度2.5m-3.5m，确保最佳扬声效果。（具体点位的分布可参照设计院设计的点位）

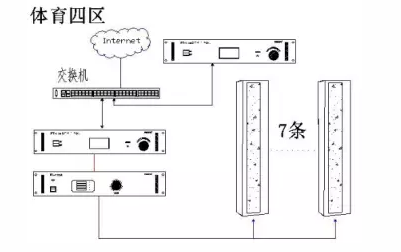

区域主要包含:操场、篮球场、乒乓球场，设置此区域作为一个分控点，分控点配放一台网络广播控制器（型号：PT-3290C）和一台1000W前置功率放大器（型号：PT-61000A），再配一台可执行离线任务终端解码器PT-3290D，主要是在断网、断服务器的情况下，可主动接管任务，实现终端断线自动播功能；选择放于相关弱电间，根据建筑面积及运动场的分布情况，设计室外布点7条防雨防雨音柱100W（型号：PT-805），分布在道路两旁的防雨音柱后期可安装在护栏围上，安放高度2.5m-3.5m，确保最佳扬声效果。（具体点位的分布可参照设计院设计的点位）

区域主要包含:篮球场、乒乓球场等，设置此区域作为一个分控点，分控点配放一台网络广播控制器（型号：PT-3290C）和一台1500W前置功率放大器（型号：PT-61500A），再配一台可执行离线任务终端解码器PT-3290D，主要是在断网、断服务器的情况下，可主动接管任务，实现终端断线自动播功能；选择放于相关弱电间，根据建筑面积及运动场的分布情况，设计室外布点10条防雨防雨音柱100W（型号：PT-805），分布在道路两旁的防雨音柱后期可安装在护栏围上，安放高度2.5m-3.5m，确保最佳扬声效果。（具体点位的分布可参照设计院设计的点位）

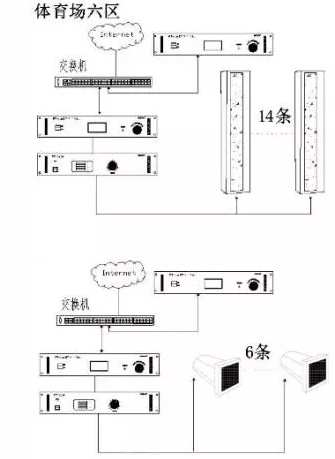

区域主要包含:操场，一个看台足球场，篮球场，设置此区域作为一个分控点，针对有看台的运动场，设立单独分控点，既可以受广播室统一管理，又可在运动场举行大型运动会或集会时，老师在运动场就能实施操作运动场广播的管理播放，无需到广播室去也无需将广播室的设备搬到运动区。配放三台网络广播控制器（型号：PT-3290C），配两台1500W前置功率放大器（型号：PT-61500A）和一台1000W前置功率放大器（型号：PT-61000A），再配三台可执行离线任务终端解码器PT-3290D，主要是在断网、断服务器的情况下，可主动接管任务，实现终端断线自动播功能；后期可适当性配话筒等音源设备，选择放于看台下，根据建筑面积及运动场的分布情况，设计室外布点14条防雨防雨音柱100W（型号：PT-805）。

同时室外广播音柱安装在护栏围上，安放高度2.5m-3.5m，确保最佳扬声效果。针对大型运动场为使声音效果更佳，选型优质的100W的高音号角6只，外加辅助相对应功率在100W防水音柱。
